珠海冲压加工厂一直在优化精密冲压件的排样图，因为工件的原材料占据了总成本的60%+，更合理的拍样图有助于提高材料利用率，从而降低生产成本，增加竞争优势。诚瑞丰公司车间面积10万平方米，冲压设备100+,人数600+，拥有成熟的工艺技术和经验丰富的工程团队，尤其胜任排样图的设计工作，以下为你讲解。

1.   珠海冲压加工厂-精密冲压件排样的定义

工件在钢板上如何进行布置称之为冲压排样，合理的布局对原材料的利用率非常有帮助，提高了工件的实际使用面积占材料面积的比率。再者是废料的拆解，分为工艺和结构两种，前者包括搭边和预余料，与排样和冲压的方式有关；后者是由产品自身的形状和特点决定的。为了提高排样技术，首先得思考如何减少废料的产生，设计合适的排样方案。

2.   珠海冲压加工厂-精密冲压件排样图分析

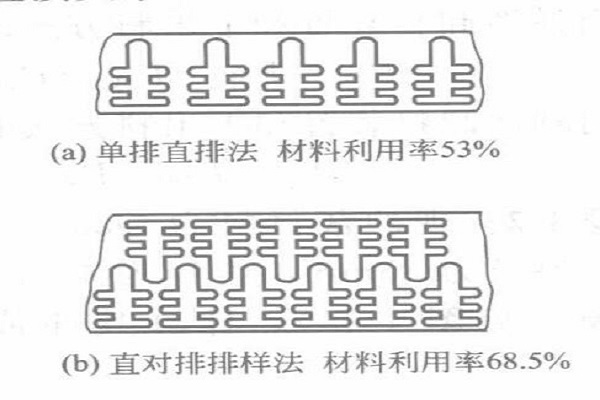

a)   不难发现，下图中的单排样法的材料利用率为53%，而采用对排法的材料利用率达到68.5%金财神，采用何种方式是非常重要的，对冲压件的成本有很大的影响。

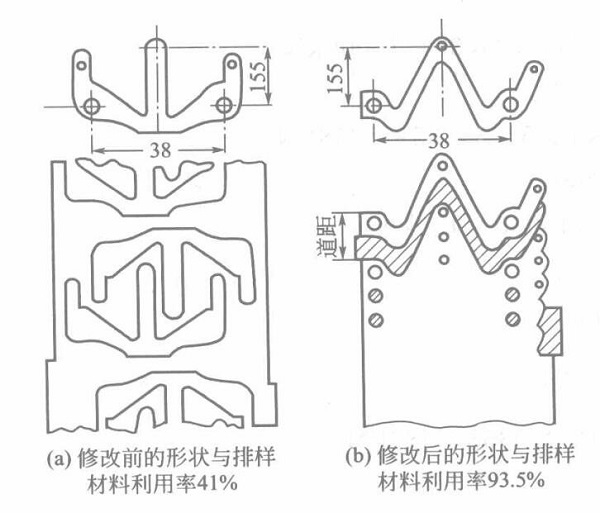

金财神 b)   其次是其利用率与工件的形状有关联。

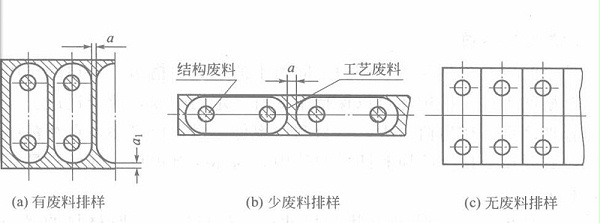

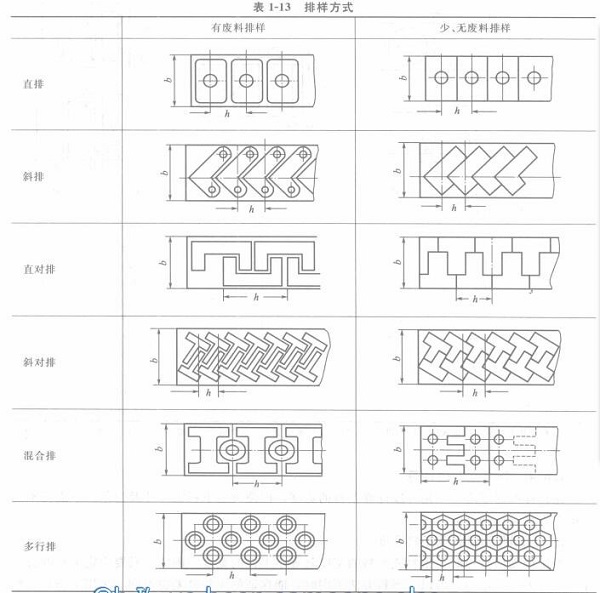

c)   还有一种情况是，冲压件的排样可分为有废料、少废料、无废料三种。如果采取后两种方式，可以明显降低生产成本，提高冲压效率，在一定程度上简化了模具的结构，对初加工工序友好。具体情况可从下图观察到：

金财神 以上就是对精密冲压件的排样详解，希望对你有帮助。
